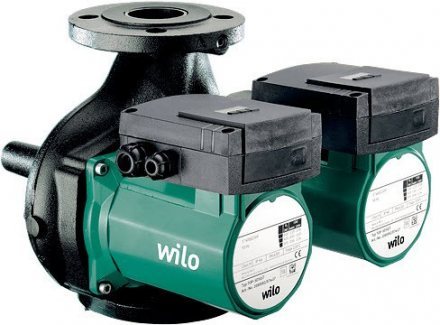

Насос циркуляционный с мокрым ротором TOP-SD 65/13 DM PN6/10 сдвоенный 3х400/230В/50 Гц Wilo 2165564 - cдвоенный насос: насос с мокрым ротором - циркуляционный насос с фланцевым соединением.
Применение
системы водяного отопления, промышленные циркуляционные системы, системы кондиционирования и закрытые контуры охлаждения
Оснащение/функция
Режимы работы
- Переключение ступеней частоты вращения
Ручное управление
- Настройка ступеней частоты вращения: 3 ступени частоты вращения
Автоматическое управление
- Встроенная защита обмотки от перегрева (только для насосов с P2 ≤ 180 Вт)
Сигнализация и индикация
- Защитный контакт обмотки (WSK, беспотенциальный нормально замкнутый контакт) имеется только у насосов с P2 ≥180 Вт и предназначен для полной защиты двигателя на всех ступенях частоты вращения; в качестве опции предлагается устройство отключения SK 602N/SK 622N
- Контрольная индикация направления вращения (серийное оснащение только для 3~насосов)
- Индикация выбранной ступени частоты вращения
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
- Режим работы «основной/резервный» или параллельный (для реализации автоматического переключения на другой насос при неисправности или в определенное время заказчик должен обеспечить наличие соответствующего прибора управления).
Оснащение
- Для насосов с фланцевым подсоединением: исполнения фланца
- Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
- Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан для PN16 согласно EN 1092-2) для ответного фланца PN 6,
- Консольная конструкция (только с горизонтальным расположением вала):
- Стандартное исполнение для насосов TOP-SD 40/15, 50/15, все TOP-SD 65 и TOP-SD 80.
- Специальное исполнение для насосов TOP-SD 32/10, 40/3, 40/7, 40/10, 50/7, 50/10. Отверстие M10 для монтажа консоли по запросу.
- Встроенный перекидной клапан в корпусе насоса
- Кабельный ввод возможен с двух сторон (только для 1~ и 3~насосов с P2≥180 Вт)
Комплект поставки
- Сдвоенный насос
- С уплотнениями для резьбового соединения (только для TOP-SD 30/5)
- С подкладными шайбами фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 32 - DN 65)
- Инструкция по монтажу и эксплуатации
Расшифровка наименования
Пример: | Wilo-TOP-SD 40/7 |
TOP-SD | Стандартный сдвоенный насос (насос с фланцевым соединением, TOP-SD 30/5 с резьбовым соединением) |
40/ | Номинальный внутренний диаметр для подсоединения |
7 | Номинальный напор [м] при подачеQ = 0 м3/ч |
Технические характеристики
- Допустимый диапазон температур: от –20 до +130 °C, кратковременно (2 ч) до +140 °C (TOP-SD 80/15, 80/20: от -20 °C до +110 °C)
- Электроподключение к сети:
- 1~230 В, 50 Гц (в зависимости от типа)
- 3~230 В, 50 Гц (штекер переключения опционально)
- 3~400 В, 50 Гц
- Класс защиты IP X4D
- Резьбовое или фланцевое соединение (в зависимости от типа): от Rp 1¼ до DN 80
- Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар)
Материалы
- Корпус насоса: Серый чугун
- Рабочее колесо: Синтетический материал
- Вал: Нержавеющая сталь
- Подшипники: металлографит
