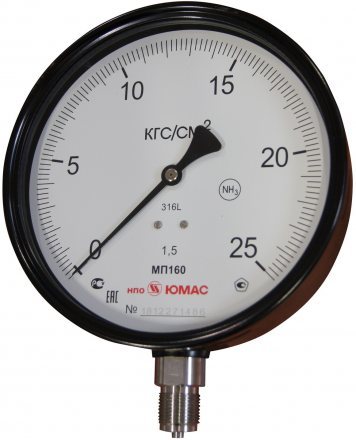

Аммиачные манометры – это особый класс приборов для измерения избыточного и вакуумного давления в системах, наполненных растворами аммиака и другими азотистыми соединениями. Устройства предназначаются для эксплуатации на промышленных предприятиях (в частности, химических) и изготовлены из нержавеющей стали с высокой устойчивостью к коррозии. На циферблате аммиачных манометров, помимо шкалы давления, имеется шкала для определения температуры среды.
Технические характеристики
| Диаметр корпуса,мм | 100, 160 |
| Класс точности | 1,0 ; 1,5 |
| Диапазон измерения, МПа | • МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60 • ВП - от -0,1 до 0 • МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4 по заказу: кгс/см2, бар, атм, мм вод.ст. |
| Рабочие нагрузки | постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 100% шкалы |
| Исполнение корпус-штуцер | МП100 (160)НН (М) - радиальное МП100 (160)НН/РФп - радиальное с передним фланцем МП100 (160)НН/РФз - радиальное с задним фланцем МП100 (160)НН/РСк - радиальное со скобой МП100 (160)НН/Тэ - эксцентрично-осевое МП100 (160)НН/ТэФп - эксцентрично-осевое с передним фланцем МП100 (160)НН/ТэФз - эксцентрично-осевое с задним фланцем МП100 (160)НН/ТэСк - эксцентрично-осевое со скобой |
| Штуцер | сталь нержавеющая, М20х1,5 (по умолчанию), G1/2 - SW22 - □22 |
| Измерительный элемент | сталь нержавеющая, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина |
| Механизм | сталь нержавеющая |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | сталь нержавеющая / сталь окрашенная в черный цвет |
| Стекло | многослойное безопасное (IP65), техническое (IP40/54) |
| Обечайка | сталь нержавеющая, байонет (резьба) / сталь окрашенная в черный цвет |
| Степень защиты | IP65, IP54 , IP40 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 |
| Температура окружающей среды | -60... +60 °С |
| Температура измеряемой среды | до +200 °С |
| Виброзащищённость | группа L3 по ГОСТ Р 52931-2008 |
| Средний срок службы | 10 лет |
| Масса, кг | Ø 100 - 0,495 Ø 160 - 0,96 |
| Опции | • индивидуальный номер (по умолчанию) • пломбировка корпуса • технологическая черта • внутренний демпфер • стрелка минимального и/или максимального давления (с/без ябедника) • стрелка с корректором "0" • исполнение корпуса - сталь окрашенная в черный цвет (М) |
Спецификация материалов:
серый чугун GJL-250 (GG25), нержавеющая сталь.
Управление:
ручное
Tемпература:
-10 до +120C.
Рабочая среда:
вода, пар, воздух.
|
