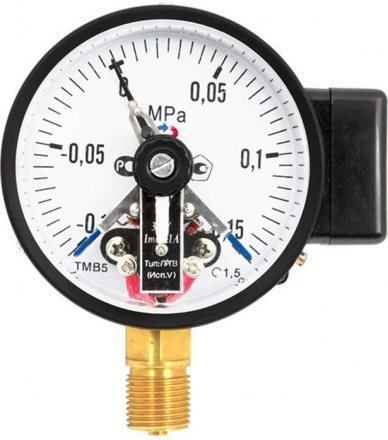

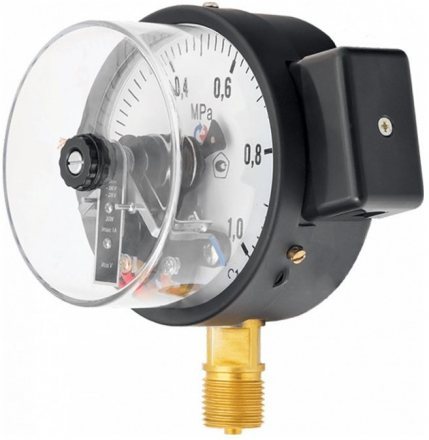

Тип ТМ (ТВ, ТМВ), серия 10. Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Электроконтактная группа манометра снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки). Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при прохождении стрелкой значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
В нашем ассортименте представлены электроконтактные манометры (ЭКМ) с одноконтактной и двухконтактной электрической схемой в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «РОСМА» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительным преимуществом электроконтактного манометра с магнитным поджатием контактов является надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в манометре с гидрозаполнением.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.
Диаметр корпуса, мм
100, 150
Класс точности
1,5
Диапазон показаний давлений, МПа
| ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТВ* | −0,1…0 |
| ТМВ** | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
* — только исполнение I, II, V.
** — только исполнение I, II, V, VI
Диапазон рабочих температур, °C
Окружающая среда: −60…+60
Измеряемая среда: −50…+150
Максимальное напряжение, В
−220, ~380
Максимальный ток, А
1
Максимальная разрывная мощность контактов
30 Вт, 50 В·А
Тип контактов
С магнитным поджатием, серебряное покрытие
Минимальные электрические характеристики
Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений
±4
Циферблат
Чувствительный элемент
Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм
Медный сплав
Корпус
IP40, сталь 10, цвет черный
Кольцо
Сталь 10, цвет черный
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Органическое
Штуцер
Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Присоединение
Радиальное
Резьба присоединения***
G½ или М20×1,5
Межповерочный интервал
2 года
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТМ-510.05 | 100 | 1,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G½ / М20×1,5 | радиальное |
| 0…16 / 25 / 40 / 60 | |||||
| 0…100 | |||||
| ТМ-610.05 | 150 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G½ / М20×1,5 | радиальное | |
| 0…16 / 25 / 40 / 60 | |||||
| 0…100 |
Исполнение — I-VI
Вакуумметры ТВ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТВ-510.05 | 100 | 1,5 | −0,1…0 | G½ / М20×1,5 | радиальное |
| ТВ-610.05 | 150 |
Только исполнение I, II, V
Мановакуумметры ТМВ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТМВ-510.05 | 100 | 1,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G½ / М20×1,5 | радиальное |
| ТМВ-610.05 | 150 |
Только исполнение I, II, V, VI
| Наименование услуги | Тип |
|---|---|
| Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) | ТМ, ТМВ, ТВ |
| ТМ, ТМВ, ТВ + рукав | |
| Объединение с разделителем (РМ-К11, РМ-М31) | ТМ |
| Задний фланец, с установкой | ТМ (ТМВ)-510.05 |
| ТМ (ТМВ)-610.05 | |
| Демпфер для манометра (внутренний) | ТМ (ТВ, ТМВ) |
| Исполнение штуцера с резьбой NPT | ТМ (ТВ, ТМВ) |
| Индивидуальная двойная шкала Индивидуальная шкала в кгс/см2 | ТМ (ТВ, ТМВ) |
| Свидетельство о поверке к нумерованному прибору | ТМ (ТВ, ТМВ) |
| Индивидуальный паспорт на нумерованный прибор | ТМ (ТВ, ТМВ) |
| Обезжиривание прибора под кислород (+ знак О2 на циферблате) | ТМ (ТВ, ТМВ) |
| Нанесение на циферблат «NH3» и пр. знаков | ТМ (ТВ, ТМВ) |
| Первичная заводская поверка | ТМ (ТВ, ТМВ) |
| Периодическая поверка | ТМ (ТВ, ТМВ) |
| Пломбировка манометра (под заказ) | ТМ (ТВ, ТМВ) |
| Ремонт | ТМ (0–1,6 МПа) |
| ТМ (2,5–40 МПа) | |
| ТМ (60–100 МПа) | |
| ТВ | |
| ТМВ | |
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ (ТВ, ТМВ) |
