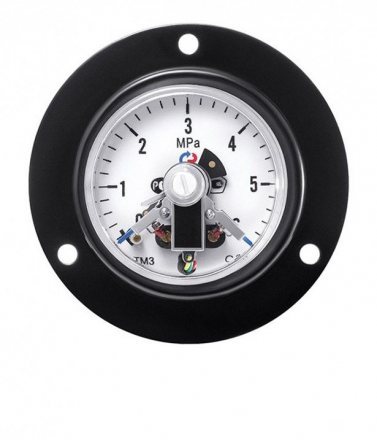

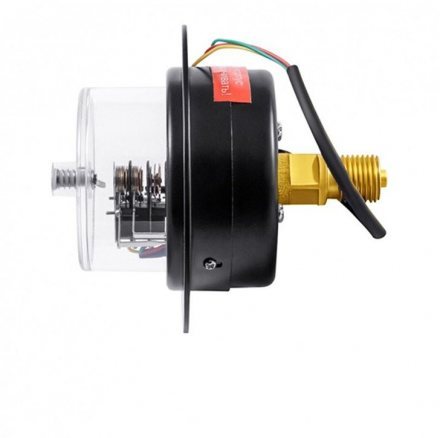

Тип ТМ (ТВ, ТМВ), серия 10. Манометры с электроконтактной приставкой предназначены для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).
Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.
Диаметр корпуса, мм
63
Класс точности
2,5
Диапазон показаний давлений, МПа
| ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 |
| ТВ | −0,1…0 |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Диапазон рабочих температур, °C
Окружающая среда: −60…+60
Измеряемая среда: −50…+150
Электрическая схема
Двухконтактная:
Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ)
Максимальное напряжение, В
−220, ~380
Максимальный ток, А
1
Максимальная разрывная мощность контактов
30 Вт, 50 В·А
Тип контактов
С магнитным поджатием, серебряное покрытие
Минимальные электрические характеристики
Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений
±4
Чувствительный элемент
Медный сплав
Трибко-секторный механизм
Медный сплав
Корпус
IP40, сталь 10, цвет черный
Кольцо и фланец
Сталь 10, цвет черный
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Органическое
Штуцер
Медный сплав
Присоединение
Осевое
Резьба присоединения***
G¼ или M12×1,5
Межповерочный интервал
2 года
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТМ-310.05 | 63 | 2,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ / M12×1,5 | осевое |
| 0…16 / 25 |
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТВ-310.05 | 63 | 2,5 | −0,1…0 | G¼ / M12×1,5 | осевое |
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТМВ-310.05 | 63 | 2,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G¼ / M12×1,5 | осевое |
| Наименование услуги | Тип |
|---|---|
| Демпфер для манометра (внутренний) | ТМ (ТВ, ТМВ) |
| Свидетельство о поверке к нумерованному прибору | ТМ (ТВ, ТМВ) |
| Индивидуальный паспорт на нумерованный прибор | ТМ (ТВ, ТМВ) |
| Индивидуальная шкала | ТМ (ТВ, ТМВ) |
| Обезжиривание прибора под кислород (+ знак О2 на циферблате) | ТМ (ТВ, ТМВ) |
| Первичная заводская поверка | ТМ (ТВ, ТМВ) |
| Периодическая поверка | ТМ (ТВ, ТМВ) |
| Пломбировка манометра (под заказ) | ТМ (ТВ, ТМВ) |
