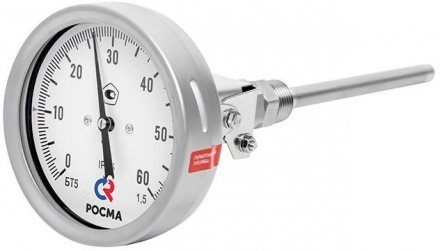

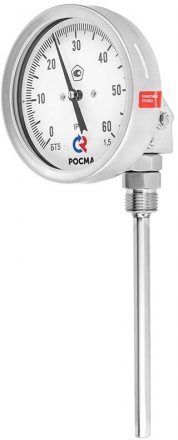

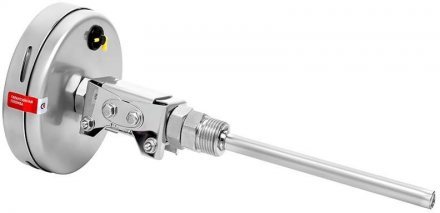

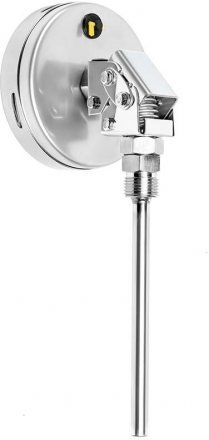

Тип БТ, серия 220. Коррозионностойкий термометр с универсальным присоединением (поворотно-откидным корпусом) с резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.
Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.
Гидрозаполнение возможно только для БТ с диапазоном показаний температур до 250°С.
Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.
Диаметр корпуса, мм
100
Класс точности
1,5
Диапазон показаний температур, °С
| −30…+50 | 0…+60 |
| 0…+100 | 0…+120 |
| 0…+160 | 0…+200 |
| 0…+250 | 0…+300 |
| 0…+350 | 0…+450 |
| 0…+500 |
Окружающая среда: −60…+60
Длина погружной части, мм
64, 100, 150, 200, 250, 300 мм (под заказ возможно изготовление погружной части длиной до 1600 мм, с шагом 50 мм)
Чувствительный элемент
Биметаллическая спираль
Шток
Нержавеющая сталь 08Х18Н10
Корпус
IP65, нержавеющая сталь 08Х18Н10
Кольцо
Нержавеющая сталь 08Х18Н10, байонетное
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Минеральное
Резьба присоединения (на гильзе)
G½ или М20х1,5
Комплектность
Без гильзы
Опция:
- гильза из нержавеющей стали 08Х18Н10
- цельноточеная гильза из нержавеющей стали 08Х18Н10
На штоке: 10
На гильзе из нержавеющей стали: 25
На цельноточеной гильзе: 60
Межповерочный интервал
3 года
Климатическое исполнение
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150
Техническая документация
ТУ 4211-001-4719015564-2008
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний температуры, °C | Длина погружной части, мм / Цена с НДС, руб. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L=64 | L=100 | L=150 | L=200 | L=250 | L=300 | |||||
| БТ-54.220 Силикон | 100 | 1,5 | −30…+50; 0…60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 / 500 | |||||||
| Наименование услуги |
|---|
| Гильза из нержавеющей стали |
| Указатель предельных значений (нержавеющая сталь) |
| Указатель рабочей температуры (1 маркер / 2 маркера на циферблате), с установкой |
| Погружная часть более 300 мм (шаг 50 мм) |
| Свидетельство о поверке к нумерованному прибору |
| Индивидуальный паспорт на нумерованный прибор |
| Первичная заводская поверка |
| Периодическая поверка |
| Ремонт БТ (без ГЗ) |
| Ремонт БТ (с ГЗ) |
Стоимость гидрозаполнения:
| Тип | Диаметр корпуса, мм | Объем жидкости в приборе, мл |
|---|---|---|
| БТ-54.220 Силикон | 100 | 95 |
Спецификация материалов:
серый чугун GJL-250 (GG25), нержавеющая сталь.
Управление:
ручное
Tемпература:
-10 до +120C.
Рабочая среда:
вода, пар, воздух.
|
